Запчасти для МФУ Ricoh IM 7000

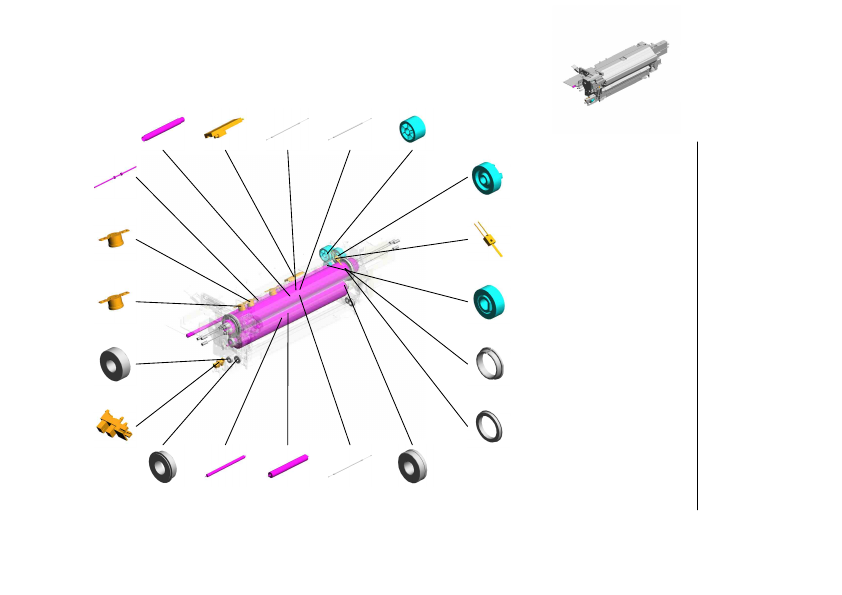

Схема узла Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

Элементы схемы

1

(D0CZ-21,27,29/D0D0-21,27,29):FUSING UNIT

Арт.: D0CZ4587

На складе: 0
2

AE011137

На складе: 0
3

ROLLER:DIA40

Арт.: HOT

На складе: 0
4

THERMISTOR:FUSING:MIDDLE:(TH1)

Арт.: AW100191

На складе: 0
5

(D0CZ-21,27,29/D0D0-21,27,29):HEATER:230V:280W:AUXILIARY:(H6/H7/H9)

Арт.: AX440447

На складе: 0
6

(D0CZ-21,27,29/D0D0-21,27,29):HEATER:230V:650W:(H6/H7/H9)

Арт.: AX440445

На складе: 0
7

IDLER GEAR

Арт.: AB012318

На складе: 0
8

FUSING EXIT ROLLER

Арт.: AF040055

На складе: 0
9

THERMOSTAT:211C:(TS2)

Арт.: AW110052

На складе: 0
10

(x2)THERMOSTAT - 192C: (TS1/TS3)

Арт.: AW110040

На складе: 0
11

(x2)BALL BEARING - 6X15X5

Арт.: AE030055

На складе: 0
12

PHOTOINTERRUPTOR:GP1A173LCS5F:(S4/S6/S18/S21/S22/S23/S35/S36/S41/S42/S45/S46/S47/S48/S50/S67/S72/

Арт.: AW020234

На складе: 0
13

GEAR:DRIVE:FUSING

Арт.: AB012330

На складе: 0
14

AW100192

На складе: 0
15

NG:INNER BACK:(TH2)

Арт.: THERMISTOR:FUSI

На складе: 0
16

GEAR:FUSING EXIT

Арт.: AB019479

На складе: 0
17

(x2)THERMAL INSULATING BUSHING:DIA34

Арт.: AE032033

На складе: 0
18

AE030054

На складе: 0
19

BALL BEARING - 40X52X7

Арт.: (x2)

На складе: 0
20

(x2)BALL BEARING - 8X16X5

Арт.: AE030056

На складе: 0
21

AE042066

На складе: 0
22

CLEANING ROLLER

Арт.: FUSING

На складе: 0
23

AE020242

На складе: 0
24

ROLLER:DIA40

Арт.: PRESSURE

На складе: 0
25

(D0CZ-21,27,29/D0D0-21,27,29):HEATER:230V:550W:(H6/H7/H9)

Арт.: AX440446

На складе: 0
26

AE030053

На складе: 0
27

BALL BEARING - 8X19X6

Арт.: (x2)

На складе: 0
