Запчасти для МФУ Ricoh IM 7000

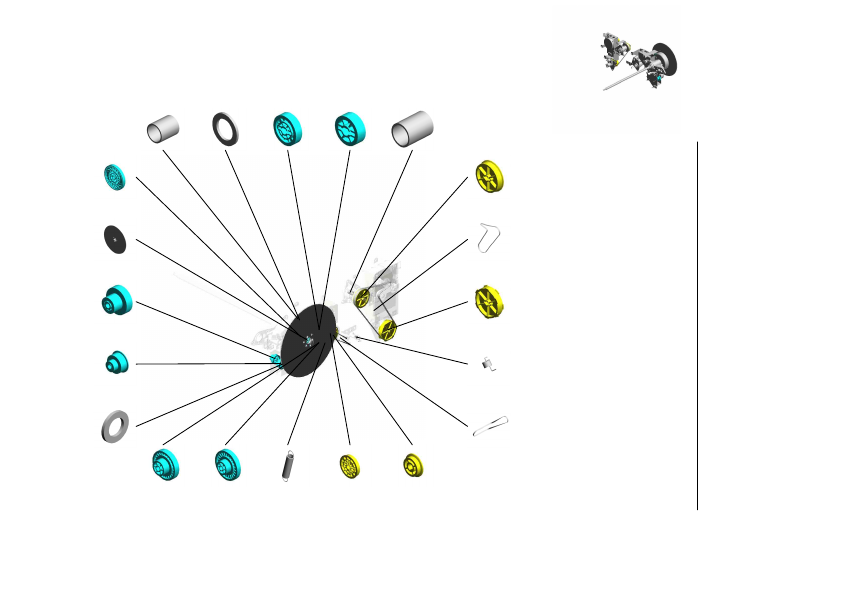

Схема узла Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Элементы схемы

1

SPRING

Арт.: AA063654

На складе: 0
2

SPACER - 1X8X12

Арт.: AA132025

На складе: 0
3

(D0CZ/D0D0):GEAR - Z40

Арт.: AB011482

На складе: 0
4

(D0D1):GEAR:Z31

Арт.: AB011507

На складе: 0
5

SPRING - 21.6MM

Арт.: AA063490

На складе: 0
6

GEAR - 156Z

Арт.: AB012315

На складе: 0
7

FLY WHEEL

Арт.: A2941119

На складе: 0
8

GEAR:SLOW DOWN:REGISTRATION

Арт.: AB017945

На складе: 0
9

GEAR:PULLEY:SLOW DOWN:REGISTRATION

Арт.: AB017944

На складе: 0
10

SPACER - M6

Арт.: AA132024

На складе: 0
11

PULLEY - 81Z

Арт.: AB030427

На складе: 0
12

TIMING BELT

Арт.: AA043946

На складе: 0
13

PULLEY - 89Z

Арт.: AB030725

На складе: 0
14

SPRING

Арт.: AA066651

На складе: 0
15

TIMING BELT

Арт.: AA043945

На складе: 0
16

(D0CZ/D0D0):GEAR -38/Z59

Арт.: AB017640

На складе: 0
17

(D0D1):GEAR:Z38/Z67

Арт.: AB017760

На складе: 0
18

TENSION SPRING

Арт.: AA060792

На складе: 0
19

PULLEY - 74Z

Арт.: AB030724

На складе: 0
20

PULLEY - 28Z

Арт.: AB030458

На складе: 0
21

MAIN DRIVE

Арт.: U014

На складе: 0
