Запчасти для МФУ Ricoh IM 7000

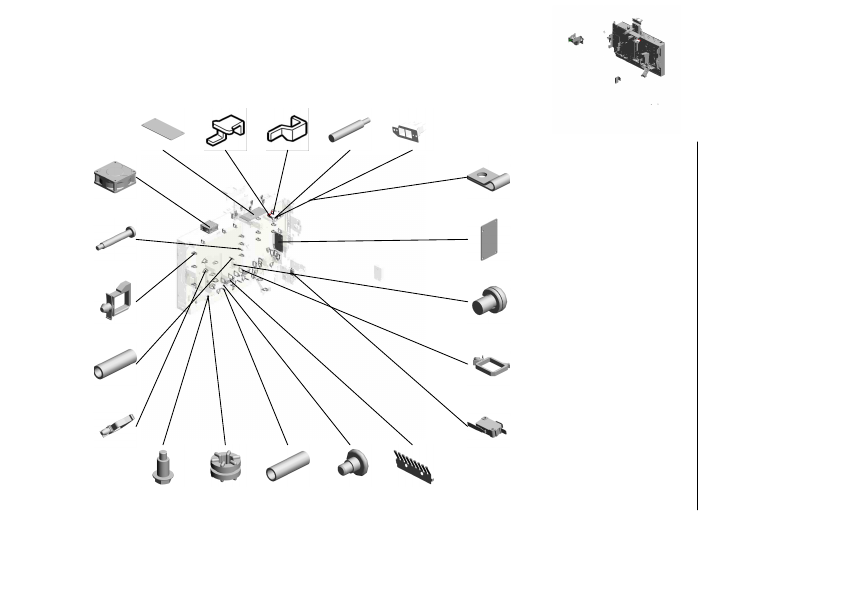

Схема узла Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Элементы схемы

1

POWER PACK:CG:(PCB6)

Арт.: AZ320219

На складе: 0
2

CHARGE RECEPTACLE TERMINAL

Арт.: B0652482

На складе: 0
3

GRID RECEPTACLE TERMINAL

Арт.: B0652481

На складе: 0
4

(x2)RECEPTACLE PIN

Арт.: A2942052

На складе: 0
5

REAR RECEPTACLE

Арт.: A2942051

На складе: 0
6

DC FAN MOTOR:DC24V:MM60:25MM:(FAN2/FAN3/FAN4/FAN5/FAN12/FAN13)

Арт.: AX640245

На складе: 0
7

(x6)CONNECTOR GUIDE PIN

Арт.: AA143797

На складе: 0
8

(x23)CLAMP:LWS-1211A

Арт.: 11050763

На складе: 0
9

(x2)COMPRESSION SPRING:DRAWER

Арт.: AA063901

На складе: 0
10

(x20)CLAMP:LWS-1316A

Арт.: 11050764

На складе: 0
11

(x2)CLAMP:E0803A

Арт.: 11050767

На складе: 0
12

POWER PACK:B:(PCB3)

Арт.: AZ300068

На складе: 0
13

SCREW- M4X6

Арт.: AA143592

На складе: 0
14

(x12)CLAMP:LWS-2218A

Арт.: 11050765

На складе: 0
15

MICRO SWITCH:D3V-16506-3C25:(SW6)

Арт.: 12042612

На складе: 0
16

(x4)STEPPED SCREW - M3

Арт.: AA143848

На складе: 0
17

(x4)BUSHING:HDD

Арт.: AA161167

На складе: 0
18

(x4)SPRING

Арт.: AA063880

На складе: 0
19

SCREW:M4:EXTERIOR

Арт.: AA143801

На складе: 0
20

(x2)GROUNDING PLATE

Арт.: B0651844

На складе: 0
21

ELECTRICAL

Арт.: U015

На складе: 0
