Запчасти для МФУ Ricoh IM 7000

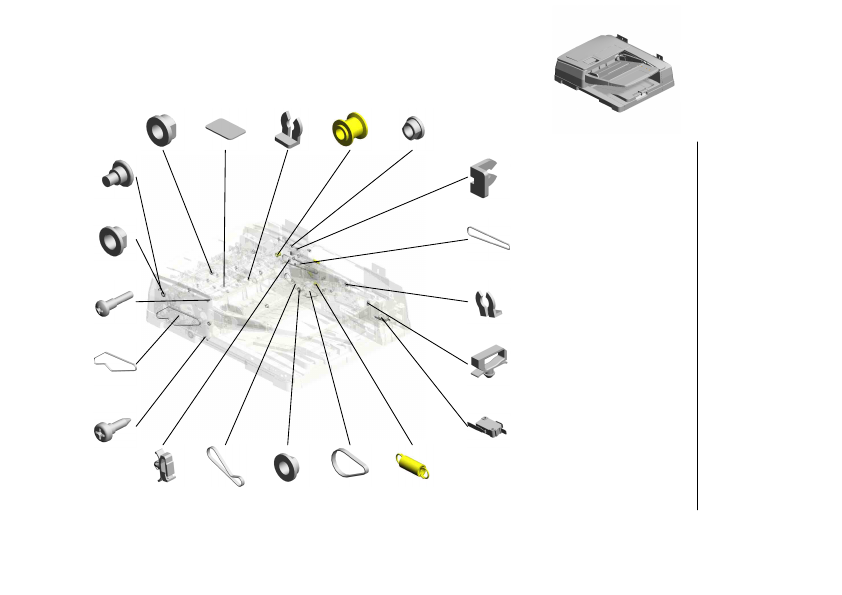

Схема узла Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

Copyright (c) 2006-2025 Ricoh Company, Ltd. 2025/11/28 Version 2.03

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Элементы схемы

1

[A]ADF:ASS'Y202208-03 O/O

Арт.: D3HA7002

На складе: 0
2

(x2)BUSHING:FLANGE TYPE:DIA6

Арт.: AA080346

На складе: 0
3

SEAL - 0.7X13X20

Арт.: A4221063

На складе: 0
4

SNAP RING

Арт.: 54472681

На складе: 0
5

PULLEY

Арт.: A5482139

На складе: 0
6

(x7)PLAIN SHAFT BEARING:DIA6XDIA10X6

Арт.: AA082184

На складе: 0
7

SCREW:SAFETY

Арт.: AA143791

На складе: 0
8

(x2)BUSHING - 8X12X7

Арт.: AA082144

На складе: 0
9

SHAFT:CLEANER

Арт.: AA143789

На складе: 0
10

SYNCHRONOUS BELT:60S1.5M390

Арт.: AA043684

На складе: 0
11

(x2)PIN:GUIDE PLATE:PAPER FEED

Арт.: AA143788

На складе: 0
12

(x2)SNAP RING

Арт.: 52062686

На складе: 0
13

SYNCHRONOUS BELT:40S1.5M300

Арт.: AA043698

На складе: 0
14

SNAP RING - M6

Арт.: 52152621

На складе: 0
15

CLAMP:LWSM-0511A

Арт.: 11050760

На складе: 0
16

(x2)MICRO SWITCH:D3V-16506-3C25:(SW6)

Арт.: 12042612

На складе: 0
17

(x20)CLAMP:LWSM-0306A

Арт.: 11050758

На складе: 0
18

SYNCHRONOUS BELT:60S1.5M204

Арт.: AA043683

На складе: 0
19

BUSHING - 8MM

Арт.: AA080347

На складе: 0
20

SYNCHRONOUS BELT:60S1.5M150

Арт.: AA043682

На складе: 0
21

(x3)TENSION SPRING

Арт.: AA060842

На складе: 0
