Запчасти для опции Ricoh SPDF_DF3120_IM C2000A, IM C2500A, IM C3000A, IM C3500A, IM C4500A, IM C5500A

Схема узла U009_S001 TRAY:AUXILIARY:ORIGINAL TABLE:SUB-ASS'Y

U009_S001 TRAY:AUXILIARY:ORIGINAL TABLE:SUB-ASS'Y

1 2 3 4 5 6 7 8 9 10

Элементы схемы

1

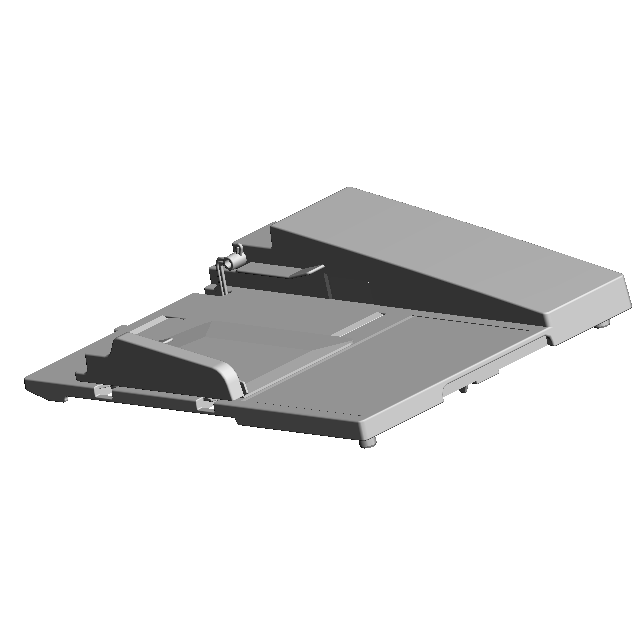

[A]TRAY:AUXILIARY:ORIGINAL TABLE:SUB-ASS'Y201906-01 X/O

Арт.: D3FF2815

На складе: 0
2

LEVER:TRAY:AUXILIARY:BASE201908-01 X/O

Арт.: D3FF2816

На складе: 0
3

RETAINING RING - M2.5

Арт.: 08050100

На складе: 0

В корзину
4

FEELER:TRAY:AUXILIARY:BASE

Арт.: D3FF2813

На складе: 0
5

SIDE FENCE:TRAY:AUXILIARY

Арт.: D3FF2812

На складе: 0
6

DECAL:BASE:ORIGINAL

Арт.: D3FF6051

На складе: 0
7

MAGNET CATCH - 5N

Арт.: B3522650

На складе: 0

В корзину
8

PAD:SIDE FENCE:SMALL

Арт.: D6832747

На складе: 0
9

DECAL:SIZE:ORIGINAL

Арт.: D3FF6011

На складе: 0
10

[A]TRAY:AUXILIARY:ORIGINAL TABLE:SUB-ASS'Y201906-01 X/O

Арт.: D3FF2810

На складе: 0
