Запчасти для принтера Pro 8210

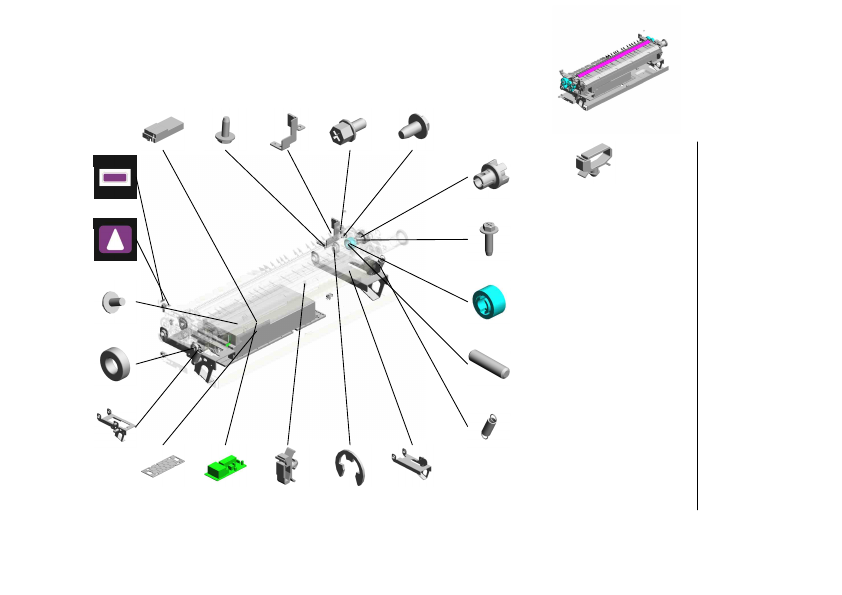

Схема узла U010 TRANSFER/SEPARATION

U010 TRANSFER/SEPARATION

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Элементы схемы

1

COVER:POWER PACK

Арт.: D1796292

На складе: 0
2

(x2)TAPPING SCREW - M3X8

Арт.: 04523010N

На складе: 0

В корзину
3

Ручка замка узла переноса отделения задняя, KNOB:STOPPER:TRANSFER/SEPARATION UNIT:REAR

Арт.: D1796355

На складе: 0

В корзину
4

(x2)FLANGED HEXAGONAL HEAD BOLT:M4X8

Арт.: D1946236

На складе: 0

В корзину
5

TAPPING SCREW:4X8

Арт.: 04544008N

На складе: 0

В корзину
6

Наклейка места захвата, DECAL:GRIP:SHORT:PP

Арт.: AA003056

На складе: 0

В корзину
7

(x2)DECAL:POSITIONING DISPLAY:SCREW:PP

Арт.: AA000290

На складе: 0
8

SCREW - M3X6

Арт.: 08046123

На складе: 0

В корзину
9

Радиальный шариковый подшипник:8Х16Х5, (x2)RADIAL BALL BEARING:DIA8XDIA16X5

Арт.: 08053585

На складе: 0

В корзину
10

LEVER:PRESSURE:FRONT:ASS'Y

Арт.: D1796314

На складе: 0
11

Приводной соединитель блока переноса, JOINT:TRANSFER:DRIVE

Арт.: D0746238

На складе: 0

В корзину
12

Винт М4х14, Screw - M4X14

Арт.: 03604014N

На складе: 0

В корзину
13

Шестерня ведущая блока переноса/отделения, GEAR:DRIVE:TRANSFER/SEPARATION UNIT

Арт.: D1796324

На складе: 0

В корзину
14

PARALLEL PIN - 3X12

Арт.: 06330120G

На складе: 0

В корзину
15

(x2)COIL SPRING:PRESSURE:TRANSFER UNIT

Арт.: D1796334

На складе: 0
16

INSULATING COVER:POWER PACK

Арт.: D1796291

На складе: 0
17

Высоковольтный блок отделения / переноса, POWER PACK:D

Арт.: AZ310032

На складе: 0

В корзину
18

(x6)HARNESS CLAMP - LWS-0306ZC

Арт.: 11050758

На складе: 0

В корзину
19

(x7)RETAINING RING - M6

Арт.: 07200060E

На складе: 0

В корзину
20

Задний рычаг снятия прижима в сборе, LEVER:PRESSURE:REAR:ASS'Y

Арт.: D1796312

На складе: 0

В корзину
21

(x5)CLAMP

Арт.: 11050738

На складе: 0
22

(x 6)SCREW - M3X6

Арт.: 08046123

На складе: 0

В корзину
23

(x 5)TAPPING SCREW - 3X6

Арт.: B8301135

На складе: 0
